# 一、五大数据结构

# String

（缓存统计数据，提高读性能）

Redis的字符串类型的全称是 Simple Dynamic Strings 简称 SDS（简单动态字符串），底层数据结构称为SDS对象，包括了整形和字符串，底层采用int、emstr、raw三种数据结构分别对不同长度的字符串申请相应的存储类型，从而有效的节约了空间。常用于页面缓存和整数、浮点类型的存储和计算。

  • int：整型数据
  • emstr：字符串并且长度小于44字节
  • raw：字符串并且长度大于44字节

Redis中每个对象都会包含一个redisObject 对象头，该对象头结构如下：

// 总共占用16bytes
typedef struct redisObject {
unsigned type:4; // 4 bit，对象的数据类型
unsigned encoding:4; // 4 bit，对象的数据编码
unsigned lru:LRU_BITS; // 3 个字节，最近最少使用信息，内存回收时会用到
int refcount; // 4 个字节，引用计数器
void *ptr; // 8 个字节，对象指针，指向具体的内容
} robj;
1
2
3
4
5
6
7
8

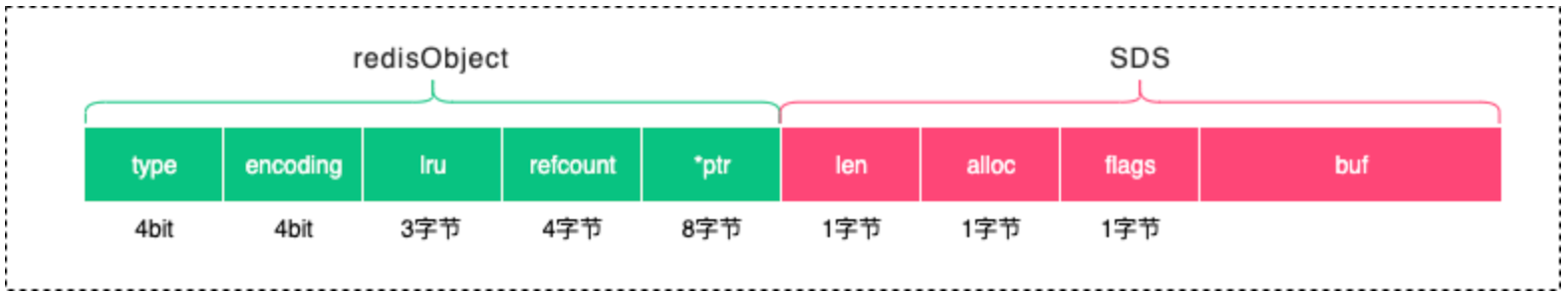

除了redisObject对象头外，SDS对象还包含自己的数据结构，包括已使用长度、总长度等属性，减完用于存储数据的内存就剩下44bytes。

image-20220807225006177

常用场景：

  • 页面数据缓存：减少数据库操作，提供性能
  • 数字计算与统计：原子性操作
  • 共享数据：如Session共享
  • 分布式锁：原子性set

常用的指令：

  • set k1 1000 val1
  • incrby k3 5：对k3的值+5
  • incr k1：对k1对值自增

# 字典

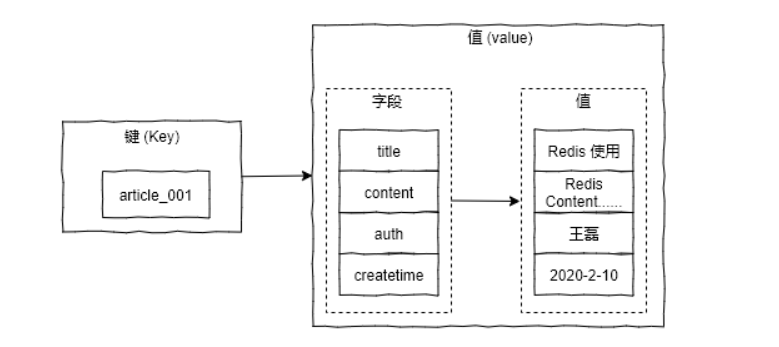

字典类型 (Hash) 又被成为散列类型或者是哈希表类型，它是将一个键值 (key) 和一个特殊的哈希表关联起来，这个哈希表表包含两列数据：字段和值。哈希表底层是基于数组+链表的数据结构实现，数组用于存储元素，链表用于处理哈希冲突。

image-20220901142721327

Redis中的字典底层基于哈希表实现

  • ht：包含两个哈希表h0和h1，h1只有在rehash的时候被分配空间使用。
    • dicht：
      • table：哈希表包含key和value，底层采用数组+链表的方式进行存储，数组用于哈希索引查找元素存储，链表用于解决哈希冲突问题。
      • size：当前的哈希表中的大小
      • sizemask：用于哈希计算下标索引
      • used：当前的元素大小
  • rehashidx：记录当前rehash的下标，-1表示没有开启rehash，其他表示正在rehash


渐进式扩容：

由于Redis是采用单线程进行任务处理的，如果同时大数据量的字典的rehash，会导致服务很长时间无法提供服务，为了避免这种情况的发生，Redis采用渐进式rehash的方式。当需要进行扩容操作时，为h1分配内存空间，并且将字典的rehashidx置为0，增量式的将h0的元素rehash到h1，每完成一个rehashidx+1，直到所有元素都被rehash到h1中。在此过程中，get操作会在h0和h1之间进行查找，put操作会直接put到h1，当完成h0的rehash后，将h0指向h1，将h1置为null。该思想类似于写时复制的思想，例如Java中的CopyOnWriteArrayList。

源码：（dict.c）

int dictExpand(dict *d, unsigned long size)
{
 /* 需要的容量小于当前容量，则不需要扩容 */
 if (dictIsRehashing(d) || d->ht[0].used > size)
     return DICT_ERR;
 dictht n;
 unsigned long realsize = _dictNextPower(size); // 重新计算扩容后的值
 /* 计算新的扩容大小等于当前容量，不需要扩容 */
 if (realsize == d->ht[0].size) return DICT_ERR;
 /* 分配一个新的哈希表，并将所有指针初始化为NULL */
 n.size = realsize;
 n.sizemask = realsize-1;
 n.table = zcalloc(realsize*sizeof(dictEntry*));
 n.used = 0;
 if (d->ht[0].table == NULL) {
     // 第一次初始化
     d->ht[0] = n;
     return DICT_OK;
 }
 d->ht[1] = n; // 把增量输入放入新 ht[1] 中
 d->rehashidx = 0; // 非默认值 -1，表示需要进行 rehash
 return DICT_OK;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

常用场景：

  • 存储用户信息
  • 存储用户购物车信息
  • 存储服务区的基础信息

# List

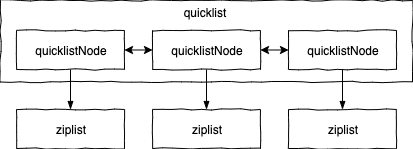

Redis中的List结构是一个有序链表，底层采用**ziplist（压缩列表）和quicklist（快速列表）**实现，当元素比较少的时候，采用ziplist存储，ziplist会开辟一块连续的内存块，减少元素前后指针带来的内存消耗。如果元素比较多，则采用将ziplist转化为qickklist并采用双向链表存储，而qucklistNode本质上就是一个ziplist。


ziplist结构

  • zlbytes：压缩列表字节长度，占 4 字节
  • zllen：压缩列表的元素个数
  • entryX：压缩列表存储的所有元素，可以是字节数组或者是整数
  • zlend：压缩列表的结尾，占 1 字节

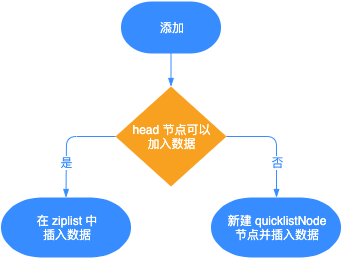

quicklist添加元素的过程：

我的理解是，会先判断当前是否为ziplist存储，如果是就在头节点插入，否则创建新的quicklistNode插入。


常用场景：

  • 消息队列：lpush、rpop可以实现左进右出
  • 文章列表：对于博客站点来说，当用户和文章都越来越多时，为了加快程序的响应速度，我们可以把用户自己的文章存入到 List 中，因为 List 是有序的结构，所以这样又可以完美的实现分页功能，从而加速了程序的响应速度。

常用指令：

  • 查找指定区间元素：lrange key start stop（-1代表到结尾）
  • 从链表左边添加元素：lpush key value1
  • 从链表右边取出元素：rpop key

# SortedSet

SortedSet是一个有序集合，其存储元素相当于由两个值组成的，一个是集合的元素值，一个是排序值。有序集合ZSet底层采用 ziplist（压缩链表）或字典（哈希）+ zskiplist (跳跃表) 组成的。元素数量小于128并且长度都小于64字节，则采用压缩链表，否则采用字典+跳跃表。与Java中的HashMap的链表转红黑树的思想类似，n值比较小时以时间换空间，因为时间可控，n大于某个阈值，则采用空间换时间策略。

  • 压缩链表：ziplist (opens new window)是一个经过特殊编码的双向链表，它的设计目标就是为了节约内存，但是查找需要顺序查找，即时间复杂度为O(n)。

  • 字典表：key-vale对应obj-score，查找某元素的排序的时候，可以先通过字典表查找到score，再通过跳表查询对应的元素。

  • 跳表：zskiplist包含头指针和尾指针zskiplistNode，分别指向元素头节点和尾节点，并且包含length和level属性。

    • length属性：元素个数
    • level属性：该跳表最大的层数
    • zskiplistNode：即元素，zskiplistNode包含object、score及level数组，每个元素生成的时候会根据Redis提供的算法随机生成level，level即元素的层数（比如7即代表该元素在1-7层），各个层数通过指针形成单向链表。在Redis中level的最大长度为32
// level随机生成算法如下，从概率学上，其保证了产生越高的层数概率越低，保证平均时间为log(n)
MaxLevel = 32
p = 0.25
randomLevel()
    level := 1
    // random()返回一个[0...1)的随机数
    while random() < p and level < MaxLevel do
        level := level + 1
    return level
1
2
3
4
5
6
7
8
9

image-20210705150306846

Redis 为什么用跳表而不用平衡树？

skiplist（跳表）的实现原理：

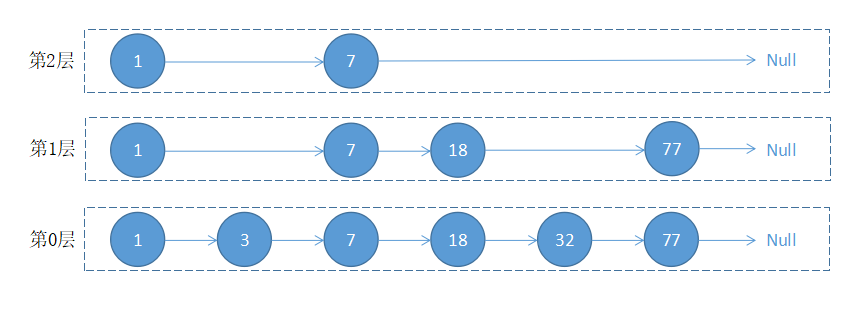

跳表是一种可以进行二分查找的有序链表，底层实现是在原有的有序链表上面增加了多级索引，通过索引来实现快速查找，其查找、插入、删除的时间复杂度都为log(n)，因为需要维护索引。跳表的特点是效率高、实现简单。查找过程是从上层索引往下查找，每次都找到最后一个小于查找值的元素，然后往下级索引查找，直到找到元素。在Redis中，有序集合中对socre进行排序存储，涉及到对有序列表的查询，故采用跳表。


Redis为什么用skiplist而不用平衡树？（来自Redis的作者）

  1. 内存占用上跳表更可控，可以通过设置maxlevel控制索引层数。
  2. 性能上跳表拥有跟其他平衡树类差不多的性能。
  3. 实现难度上跳表逻辑及实现更加简单。

常用的应用场景：

  • 学生成绩排名
  • 粉丝列表，根据关注的先后时间排序

常用的指令有：

  • 添加元素：zadd key 5 redis 10 java
  • 查找区间元素：zrange key minscore maxscore
  • 查找元素排序（索引）：zrank key redis
  • 查找元素分数：zscore key redis

# Set

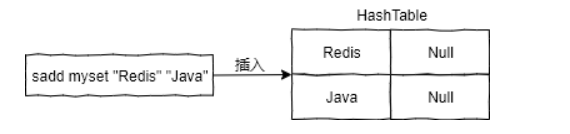

Set是一个无序集合，其存储的元素都是唯一的，不会有重复元素。Set底层采用intset (整数集合) 或 字段表 (普通哈希表) 进行存储，只有在元素都为整数，并且元素数量小于512的时候使用intset，其他的采用HashTable（key为值，value为null）。

image-20220901152730310

insert和hashtable的区别 (opens new window)：inset底层采用有序整数存储，时间复杂度上查找元素为logn（二分查找），增加和删除为On（需要移动元素），而hashtable都是O1，时间上hashtable快于inset，而空间上inset优于hashtable（key-value存储，value为null），所以inset是一种时间换空间的结构。

源码：（t_set.c）

/*
 * 添加元素到集合
 * 如果当前值已经存在，则返回 0 不作任何处理，否则就添加该元素，并返回 1。
 */
int setTypeAdd(robj *subject, sds value) {
    long long llval;
    if (subject->encoding == OBJ_ENCODING_HT) { // 字典类型
        dict *ht = subject->ptr;
        dictEntry *de = dictAddRaw(ht,value,NULL);
        if (de) {
            // 把 value 作为字典到 key，将 Null 作为字典到 value，将元素存入到字典
            dictSetKey(ht,de,sdsdup(value));
            dictSetVal(ht,de,NULL);
            return 1;
        }
    } else if (subject->encoding == OBJ_ENCODING_INTSET) { // inset 数据类型
        if (isSdsRepresentableAsLongLong(value,&llval) == C_OK) {
            uint8_t success = 0;
            subject->ptr = intsetAdd(subject->ptr,llval,&success);
            if (success) {
                // 超过 inset 的最大存储数量，则使用字典类型存储
                if (intsetLen(subject->ptr) > server.set_max_intset_entries)
                    setTypeConvert(subject,OBJ_ENCODING_HT);
                return 1;
            }
        } else {
            // 转化为整数类型失败，使用字典类型存储
            setTypeConvert(subject,OBJ_ENCODING_HT);

            serverAssert(dictAdd(subject->ptr,sdsdup(value),NULL) == DICT_OK);
            return 1;
        }
    } else {
        // 未知编码(类型)
        serverPanic("Unknown set encoding");
    }
    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

常见的应用场景有：

  • 用户标签：可以基于sunion指令获取用户间的共同爱好
  • 抽奖系统：set可以存储不重复的人员，通过spop key nums可以随机抽取并移除三名人员，srandmember key nums则是随机抽取三人，但是不移除。

常用的指令有：

  • 交集：sinter
  • 并集：sunion
  • 错集：sdiff

# 二、特殊数据结构

# Bitmap

位图数据结构是一个以位为单位数组，数组中的每个单元只能存0或者1，数组的下标在 Bitmap 中叫做偏移量。特点是可表达内容少，但是占用空间极低，可以用于

  • 统计用户是否在线、是否打卡、是否活跃等
  • 设备是否在线

应用

记录用户打卡，1代表打卡，0代表没打卡

127.0.0.1:6379> setbit sign 1 1
(integer) 0
127.0.0.1:6379> setbit sign 2 0
(integer) 0
127.0.0.1:6379> setbit sign 3 1
(integer) 0
1
2
3
4
5
6

查看某天是否打卡

127.0.0.1:6379> getbit sign 3
(integer) 1
127.0.0.1:6379> getbit sign 5
(integer) 0
1
2
3
4

统计操作，统计打卡天数

127.0.0.1:6379> bitcount sign # 统计这周的打卡记录，就可以看到是否有全勤！
(integer) 3
1
2

# geospatial （地理位置）

Redis 在 Redis 3.2 版本推出的数据结构! 这个功能可以推算地理位置的信息: 两地之间的距离, 方圆几里的人

待补充
