# 一、主从模式

image-20220901194207312

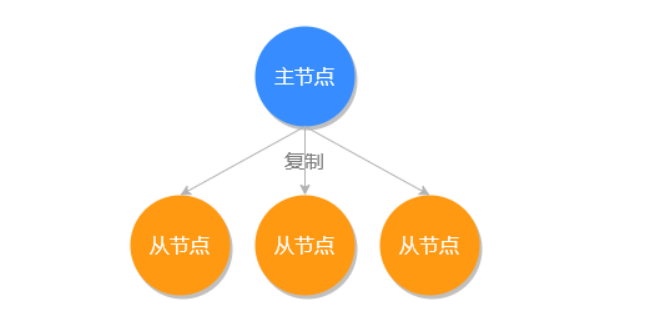

主从模式是一种“读写分离”思想的实现。Redis单机大概能支撑几万的qps，而主从模式可以大大提高其读并发性能，主从模式通常是一主多从，主节点负责写操作和将数据复制到其他从节点，从节点负责读操作，本质上就是读写分离。主从模式下的Redis有以下特点：

  • 高并发（读写分离）
  • 高可用（主从切换）
  • 高可靠（从备份数据）

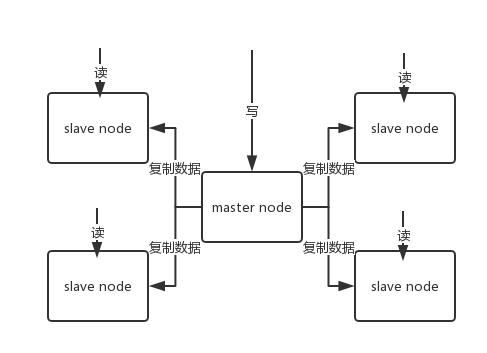

Redis-master-slave

# 1.1 数据同步

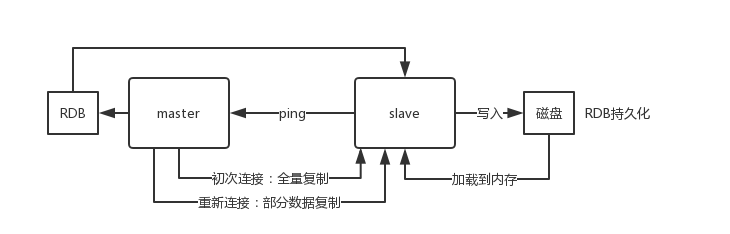

Redis-master-slave-replication

  • 全量复制：当有新的从服务器连接时，为了保障多个数据库的一致性，主服务器会执行一次 bgsave 命令生成一个 RDB 文件，然后再以 Socket 的方式发送给从服务器，从服务器收到 RDB 文件之后再把所有的数据加载到自己的程序中，就完成了一次全量的数据同步。

  • 增量复制：

    • 2.8之前：从服务器掉线重连后，主服务器都会进行一次完整的数据同步，如果掉线时间比较短，那么这种方式是非常不划算的。

    • 2.8之后：当从服务器掉线后，主服务器会把离线后的写入命令，存储在一个特定大小的队列中，队列可以保证先进先出的顺序，当从服务器重写恢复上线之后，主服务会判断离线这段时间内的命令是否还在队列中，如果在就直接把队列中的数据发送给从服务器，这样就避免了完整同步的资源浪费。

      存储离线命令的队列大小默认是 1MB，可以修改队列大小的配置项 repl-backlog-size。

  • 无盘同步：当新的从节点加入时，主服务器会通过bgsave在本地生成RDB文件发送给从服务器，从服务器会先将RDB文件持久化到磁盘再读取，由于磁盘操作非常慢，为了解决这一问题，在2.8.18后增加了无盘复制功能，其特点是RDB文件不需要存入磁盘，而是由子线程生成数据内容通过socket直接发送到从服务器，这样主服务器可以避免磁盘写入与读取的过程，提高同步性能。

    无盘复制默认是开闭的，需要通过配置repl-diskless-sync为yes开启

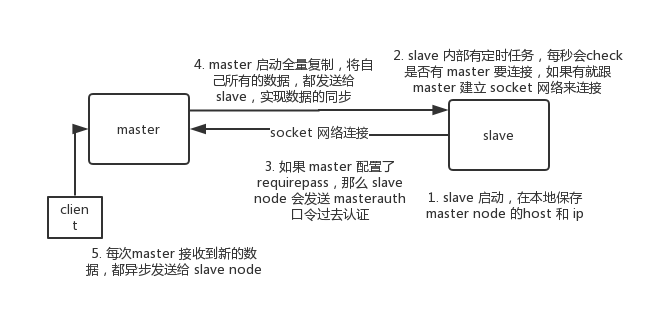

完整流程

Redis-master-slave-replication-detail

常用命令

  • replicaof host port：配置从节点

  • replicaof no one：关闭从节点

  • role：查看当前节点角色

# 二、哨兵模式

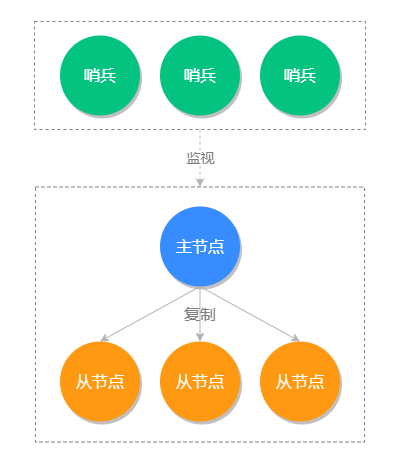

哨兵模式是一种自动容灾技术，可以避免手动切换服务器带来的弊端。Redis的实现方式是搭建一个sentinel集群，通过每秒一次ping命令的频率监听当前的主从模式的节点（默认超过30秒则认为下线），假如当前的sentinel节点有五个，quorum配置为3，那么当超过3个sential节点监测到主节点下线（主观认为），则客观认为主节点掉线，此时会启动故障转移。


# 2.1 自动发现机制

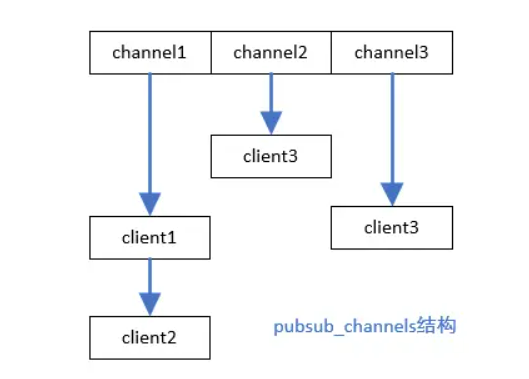

哨兵互相之间的发现，是通过 Redis 的 pub/sub（发布订阅，在redis种pubsub_channels是字典数据结构，key为channel即频道，value为list即订阅的客户端） 系统实现的，每个哨兵都会往 __sentinel__:hello 这个 channel 里发送一个消息，内容是自己的 host、ip 和 runid 还有对这个 master 的监控配置。这时候所有其他哨兵都可以消费到这个消息，并感知到其他的哨兵的存在。

image-20220816142203876

配置传播

哨兵完成切换之后，会在自己本地更新生成最新的 master 配置，然后通过发布订阅模式同步给其他的哨兵。其他的哨兵会根据配置信息的版本号，更新最新版本的master配置信息。

# 2.2 故障转移

主从节点竞选

故障转移即剔除掉线的主节点，从从节点中竞选主节点，竞选过程主要参照以下两个指标：

  • 优先级：即节点的权重，可以通过replica-priority配置，值越小则优先级越高。
  • 偏移量：即从节点数据同步情况，偏移量越大则说明数据同步度更高，优先级也越高。

故障转移过程重点有以下步骤：

  • 从节点排除
    • 排除掉线的从节点
    • 排除长时间没有跟主几点通信的从节点
    • 排除优先级为0的从节点
  • 主节点竞选
    • 优先级高的从节点优先
    • 优先级一样，则偏移量高的从节点优先
    • 优先级和偏移量一样，则选择 Redis 运行时随机生成 ID 最小那个为新的主服务器
  • 旧的主节点恢复：会作为新的从节点存在，并且清空数据，同步新的主节点的数据

主备切换导致数据丢失

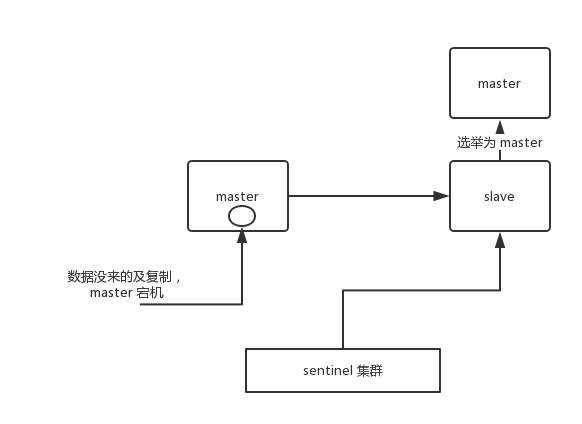

  • 异步复制导致数据丢失（宕机）

async-replication-data-lose-case

  • 脑裂导致的数据丢失（网络问题）

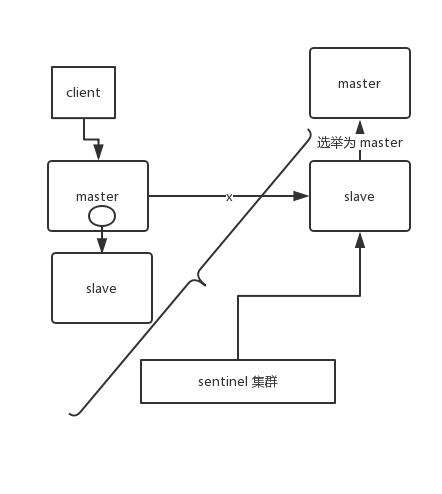

Redis-cluster-split-brain

数据丢失的解决方案

下面配置表示：至少有 1 个 slave，数据复制和同步的延迟不能超过 10 秒。这个配置可以保证主节点超过十秒的数据至少被从节点同步过了，否则主节点拒绝接收写入命令。

// 超过十秒的主数据
min-slaves-max-lag 10
// 至少被同步到一台从服务器上
min-slaves-to-write 1
1
2
3
4

这个配置可以将上述的两个问题导致的数据丢失都控制在10秒内，也就是保证丢失的数据是可控的。

Sentinel集群搭建

  1. 配置sentinel.conf文件，如监听的master ip、端口和密码

    sentinel monitor mymaster 127.0.0.1 6379 1
sentinel auth-pass mymaster pwd654321
    1
    2

  2. 启动sentinel

    // 通过以下命令可以启动sentinel，当多个sentinel监听同个master时会相互识别，形成sentinel
./src/redis-sentinel sentinel.conf
    1
    2

常用命令

  • 添加新的sentinel节点到集群：sentinel monitor master-name ip port quorum
  • 移除sentinel节点：sentinel remove mymaster
  • 修改quorum；sentinel set master-name quorum n
  • 查看某主节点的信息：sentinel master master-name：
  • 通过主节点名查看其ip和端口号：sentinel get-master-addr-by-name master-name
  • 查看某从节点的信息：
    • sentinel slaves slave-name
    • sentinel replicas slave-name
  • 强制故障转移：sentinel failover master-name

# 三、集群模式

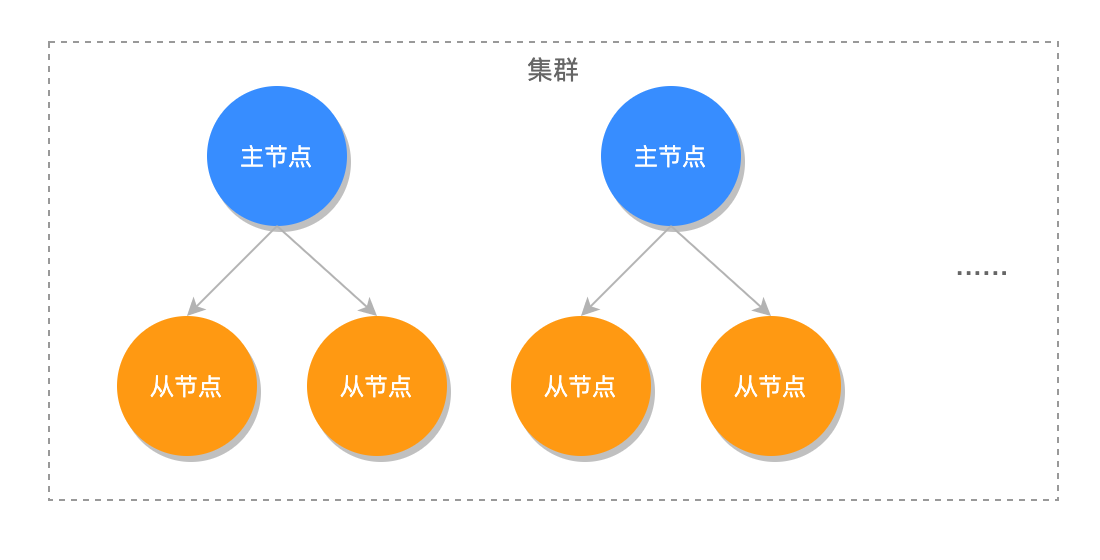

Redis Cluster是3.0后推出的去中心化的集群方案。其通过将数据分为16384个槽分布到不同的服务器上，来降低系统对单主节点的依赖，并且可以大大的提高 Redis 服务的读写性能，主要是针对海量数据+高并发+高可用的场景。其特点是

  • 高读写性能：主节点存在多个，可以多路写入，从节点提供读服务，读写分离。

  • 高可用：部分master不可用时，还是可以继续工作


# 3.1 分布式寻址算法

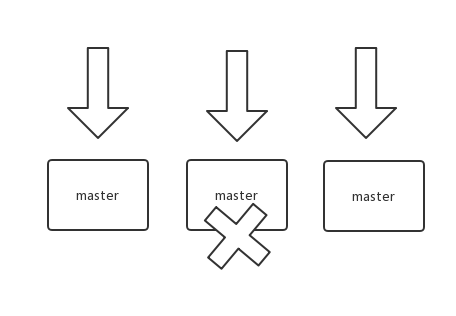

Hash算法

来了一个 key，首先计算 hash 值，然后对节点数取模。然后打在不同的 master 节点上。一旦某一个 master 节点宕机，所有请求过来，都会基于最新的剩余 master 节点数去取模，尝试去取数据。这会导致大部分的请求过来，全部无法拿到有效的缓存，导致大量的流量涌入数据库。

一致性 hash 算法

  1. 将整个hash值空间虚拟成一个环，将master节点进行hash计算其在环上的位置
  2. 来了一个 key，首先计算 hash 值，并确定此数据在环上的位置，从此位置沿环顺时针“行走”，遇到的第一个 master 节点就是 key 所在位置
  3. 如果一个节点挂了，那么只会影响这个节点上的部分数据。

一致性hash算法在节点比较少的时候，容易因为节点分布不均匀而造成缓存热点的问题。为了解决这种热点问题，一致性 hash 算法引入了虚拟节点机制，即对每一个节点计算多个 hash，每个计算结果位置都放置一个虚拟节点。这样就实现了数据的均匀分布，负载均衡。

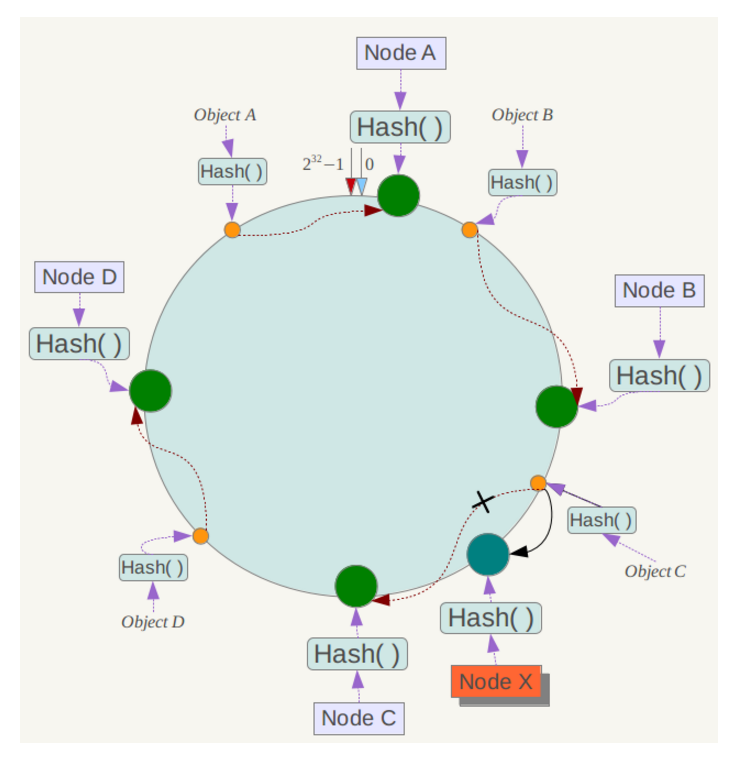

consistent-hashing-algorithm

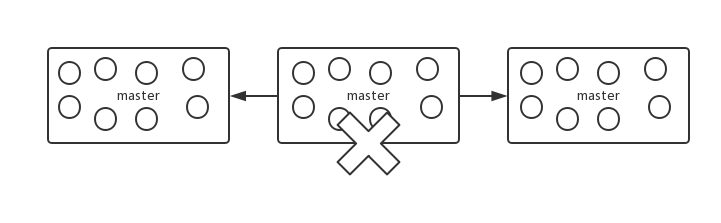

hash slot算法（槽位定位）

Redis 集群总共的槽位数是 16384 个，每一个主节点负责维护一部分槽以及槽所映射的键值数据，Redis 集群默认会对要存储的 key 值使用 CRC16 算法进行 hash 得到一个整数值，然后用这个整数值对 16384 进行取模来得到具体槽位，公式为：

slot = CRC16(key) % 16383

hash-slot

# 3.2 节点通信机制

集群元数据的维护有两种方式：集中式、Gossip 协议。Redis cluster 节点间采用 gossip 协议进行通信。集中式是将集群元数据（节点信息、故障等等）集中存储在某个节点上。如Kafka中的zookeeper。

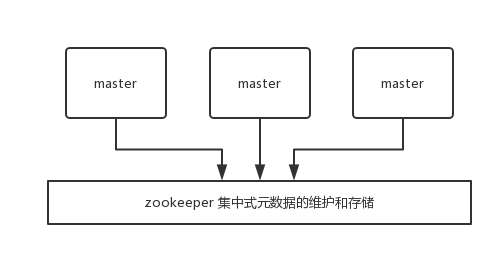

集中式

zookeeper-centralized-storage

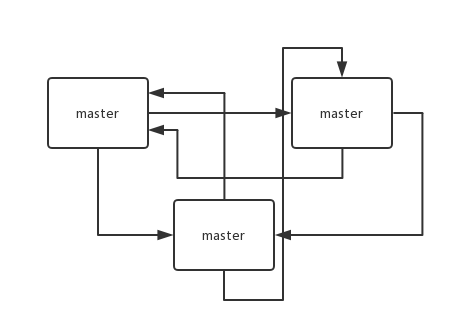

gossip 协议

节点间通过开启10000+当前端口号的端口，用于内部的节点间通信，通过PING、PONG命令监测节点存活以及集群元数据交换，通过MEET命令添加新节点进入集群，当某个节点发现故障节点后，向其他节点发送FAIL命令通知其他节点进行检测和故障确定。

  • ping命令深入解析：
    • 每个节点会周期性的选择5个最久没有通信的其它节点。如果发现某个节点通信延时达到了 cluster_node_timeout / 2 ，那么立即发送 ping。
    • 每次 ping，会带上自己节点的信息，还有就是带上 1/10 其它节点的信息，发送出去，进行交换。至少包含 3 个其它节点的信息，最多包含 总节点数减 2 个其它节点的信息。

Redis-gossip

# 3.3 故障发现转移

故障发现：疑似下线 + 确定下线

  • 正常情况下集群中节点会定期向其他节点发送PING确认其是否在线，如果规定时间内没有收到PONG，该节点会将其标记为疑似下线并向集群广播

  • 其他节点收到广播后会向该节点发送PING，如果超过半数标记为疑似下线，则标记为确认下线并向集群广播

  • 其他节点收到下线广播后，会立即对该节点进行主从切换（故障转移）

故障转移

  • 选择节点：从下线的主节点中选择一个从节点（根据新主节点选举原则）
  • 切换模式：从节点执行SLAVEOF NO ONE命令，切换为主节点模式，保留原来同步的数据
  • 重派槽点：新的主节点会撤销所有对已下线主节点的槽指派，并将这些槽全部指派给自己
  • 通知集群：新的主节点向集群广播一条 PONG 消息，通知其他节点自己已经切换为主节点并且接管了槽位
  • 正常处理：新的主节点开始处理相关的命令请求，此故障转移过程完成。

新主节点选举

  • 每个主节点都有一票
  • 当从节点发现自己正在复制的主节点确认下线之后，就会向集群广播一条消息，要求所有有投票权的主节点给自己投票
  • 每个主节点会向第一个要求投票的从节点投票
  • 从节点获票数超过主节点数的1/2，则选举成功，从节点晋升为主节点

负载均衡

在 Redis 集群负载不均衡的情况下，我们可以使用 rebalance 命令重新分配各个节点负责的槽数量，从而使得各个节点的负载压力趋于平衡，从而提高 Redis 集群的整体运行效率。

redis-cli --cluster rebalance 127.0.0.1:30007

# 四、集群搭建

# 4.1 主从模式

# 搭建过程

  1. 修改replica（从者redis）的redis.conf配置文件（有密码还需要配置replica连接master的密码）
# 设置master的IP及端口
replicaof [masterip] [port]

# replica需要关闭集群的启动模式，否则会报异常
cluster-enable no
1
2
3
4
5

  1. 重启replica的redis

  • 进入redis的src目录下，执行./redis-cli -a [password] -h [ip] -p [port] shutdown关闭redis

  • 使用./redis-server ../redis.conf命令重启redis服务器


# 4.2 集群模式

# 搭建过程

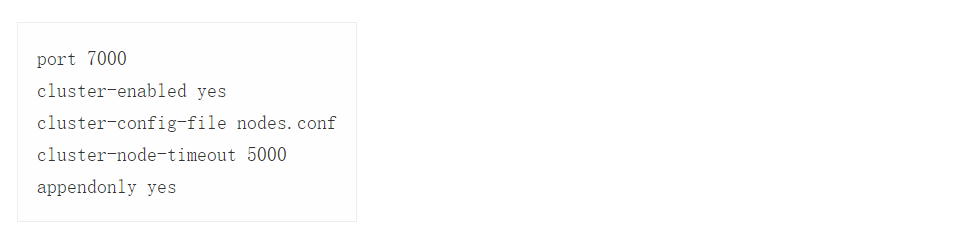

  1. redis集群搭建前提，修改redis.conf配置文件，找到以下配置信息并做如下图修改： image

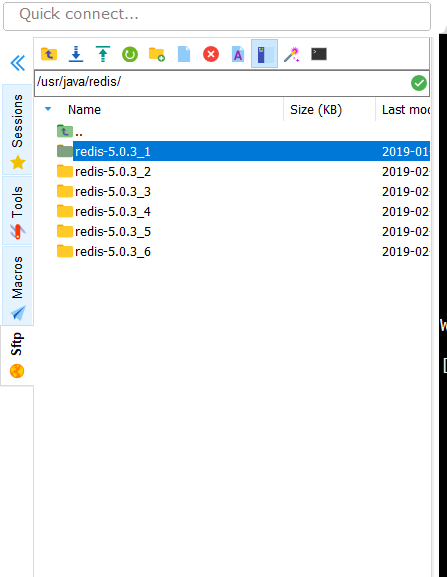

  2. redis集群至少需要开启六个redis节点，复制六个redis文件夹，在配置文件redis.conf中修改不同的端口号，分别进入src目录，执行命令./redis.server ../redis.conf，带配置文件启动redis。

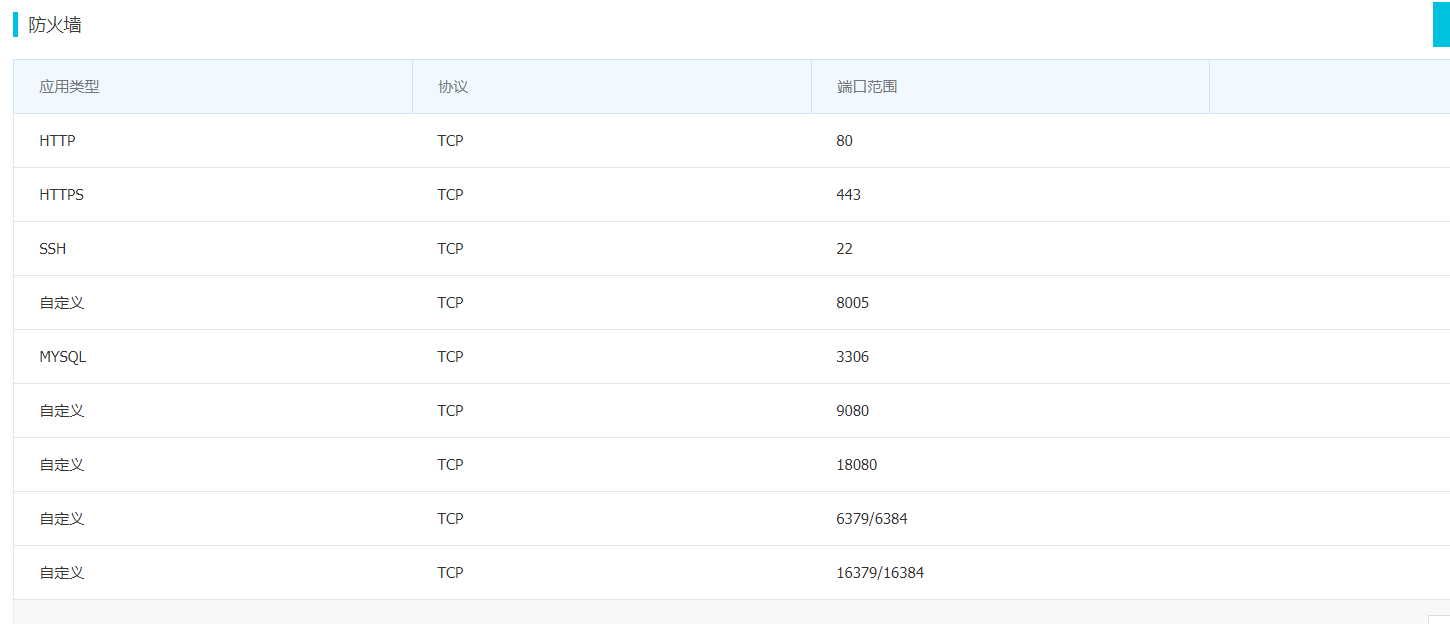

  1. 在阿里云服务器（个人使用的服务器）中开启端口号，如6379/6384（6379-6384），开启后还需要开启集群总线端口16379/16384 （16379-16384）,若未开启，在使用公网Ip进行集群搭建的时候会报错。 image

  2. 进入其中一个redis的src文件夹中，执行命令./redis-cli -a password --cluster create xxx.xx.xxx.xx:6379 xxx.xx.xxx.xx:6380 xxx.xx.xxx.xx:6381 xxx.xx.xxx.xx:6382 xxx.xx.xxx.xx:6383 xxx.xx.xxx.xx:6384 --cluster-replicas 1创建集群，出现提示信息，输入yes后没有报异常则创建成功（如果已经创建过集群，需要先将每个redis的src目录下的nodes.conf删除，否则会有异常）。

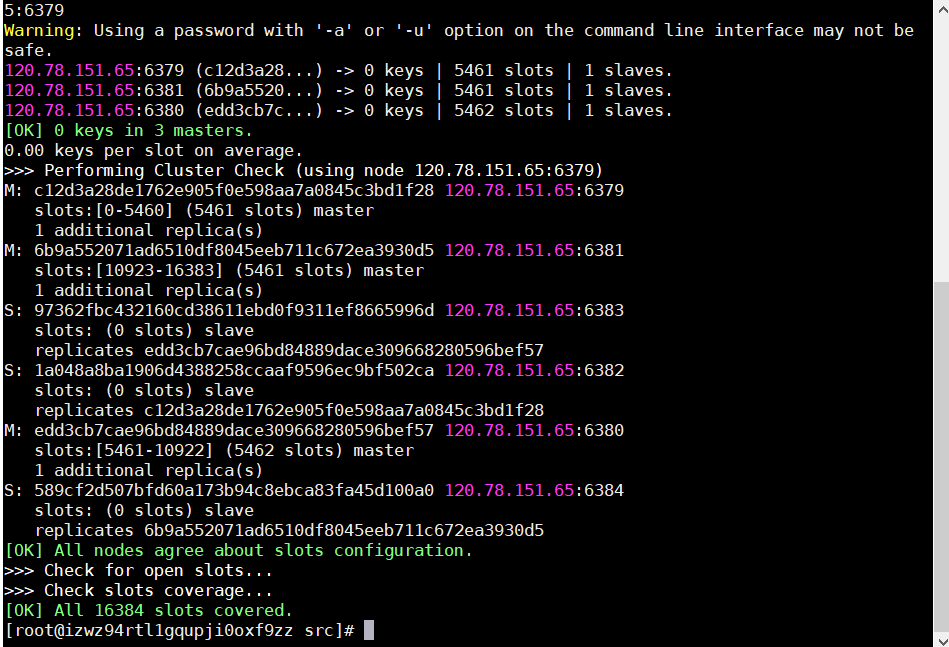

  3. 创建成功后，可在redis的src目录下执行命令./redis-cli -a password --cluster fix xxx.xx.xxx.xx:6379进行检查。(下图表示创建成功) image

  4. 如果是重新创建集群，即使删除nodes.conf文件后可能创建的集群所有的slot没有被覆盖，需要在其中一个redis的src目录下执行命令./redis-cli -a password --cluster fix xxx.xx.xxx.xx:6379进行修复。

# 异常与解决

SpringBoot使用redis集群出现的异常

  • SpringBoot连接redis：

    • https://blog.csdn.net/lx1309244704/article/details/80696235
    • https://www.jianshu.com/p/b75e0d45b5e2

  • 异常1：在SpringBoot进行Redsi集群连接的时候报ERR This instance has cluster support disabled

  • 解决：Redis配置文件没有开启集群模式，在redis.conf中找到cluster-enabled yes并将其注释去掉。https://blog.csdn.net/z960339491/article/details/80521851

  • 异常2：SpringBoot2.x连接redis集群时出现CLUSTERDOWN The cluster is down或者Node .. is not empty.Either the node already knows other nodes (check with CLUSTER NODES) or contains some key in database 0.，一般出现在创建过集群然后重新创建的时候报的异常

  • 解决：需要删除redis的src目录下的nodes.conf文件，然后重新创建集群。

Linux服务器搭建redis集群时出现的异常

  • 异常1：使用SpringBoot2.x（lettuce redis客户端）整合redis，报异常：can not connect to 127.0.0.1：6379...，连接不上集群

  • 解决：在进行集群创建的时候，使用./redis-cli -a password --cluster create xxx.xx.xxx.xx:6379 xxx.xx.xxx.xx:6380 xxx.xx.xxx.xx:6381 xxx.xx.xxx.xx:6382 xxx.xx.xxx.xx:6383 xxx.xx.xxx.xx:6384 --cluster-replicas 1进行创建的时候，需要用其公网IP进行创建

  • 异常2：进行redis集群创建的时候（公网IP创建），报Waiting for the cluster to join ...

  • 解决：开放其集群通讯端口，如集群使用的是6379-6384，则还需要再开放16379-16384端口，在阿里云防火墙进行开放，否则会一直无法创建--https://blog.csdn.net/Truong/article/details/52531103

  • 异常3：使用redis-cli --cluster check 127.0.0.1:6379进行集群检查后，检查到[ERR] Not all 16384 slots are covered by nodes.（可能出现在集群有所更换之后）

  • 解决：在redis的src目录下运行./redis-cli -a password --cluster fix 172.168.63.201:7001--https://blog.csdn.net/vtopqx/article/details/50235891 （redis5.0后使用redis-cli --cluster check 127.0.0.1:6379等）

  • 异常4：配置从节点redis的redis.conf文件的replicaof指令后创建集群，报replicaof directive not allowed in cluster mode异常

  • 解决：如果是创建集群的话，需要注释掉replicaof的配置（本人为replica配置处配置了redis密码，这似乎使得主从复制成功了）
